Industriekabel arbeiten selten unter sauberen, bewegungslosen Bedingungen. Ein Sensorkabel kann an einem Maschinenrahmen reiben. Ein Kabelbaum kann neben einem Motor vibrieren. Während der Wartung müssen Techniker möglicherweise ein einzelnes Kabel ersetzen, ohne die gesamte Baugruppe zu demontieren.
Schlauch mit Längsschlitz bietet eine praktische Möglichkeit, eine äußere Schutzschicht hinzuzufügen und gleichzeitig die Zugänglichkeit der Kabel zu gewährleisten. Die Längsöffnung ermöglicht die Installation um ein bestehendes Kabelbündel herum, wodurch es sich besonders für Geräteaufrüstungen, Reparaturen und die Kabelbaummontage eignet.Selbstschließende Schläuchewerden in Industriemaschinen, der Elektronik und der Elektrotechnik häufig zum Abriebschutz und für das Kabelmanagement eingesetzt.
Die Wahl des richtigen Schlauchs erfordert jedoch mehr als nur die Anpassung des Nenndurchmessers an das Kabelbündel. Material, Konstruktion, Verschlussart und Betriebsbedingungen beeinflussen alle die Leistung.
Was ist ein Kabelschlauch mit Längsschlitz?
Ein Kabelschlauch mit Längsschlitz ist eine Schutzabdeckung, die sich über ihre gesamte Länge öffnen lässt und sich um Kabel, Leitungen oder Kabelbäume legt. Im Gegensatz zu einem geschlossenen Schlauch muss er bei der Installation im Allgemeinen nicht über Steckverbinder geschoben werden.
Gängige Ausführungen umfassen:

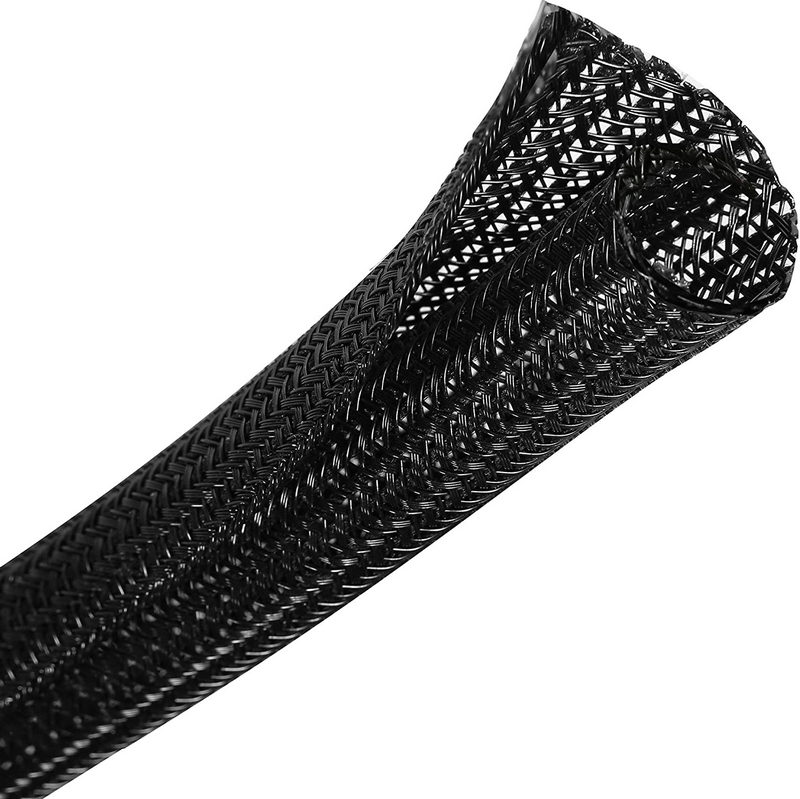

Geflechtschlauch mit Längsschlitz: Überlappende Kanten legen sich nach der Installation wieder um das Bündel.

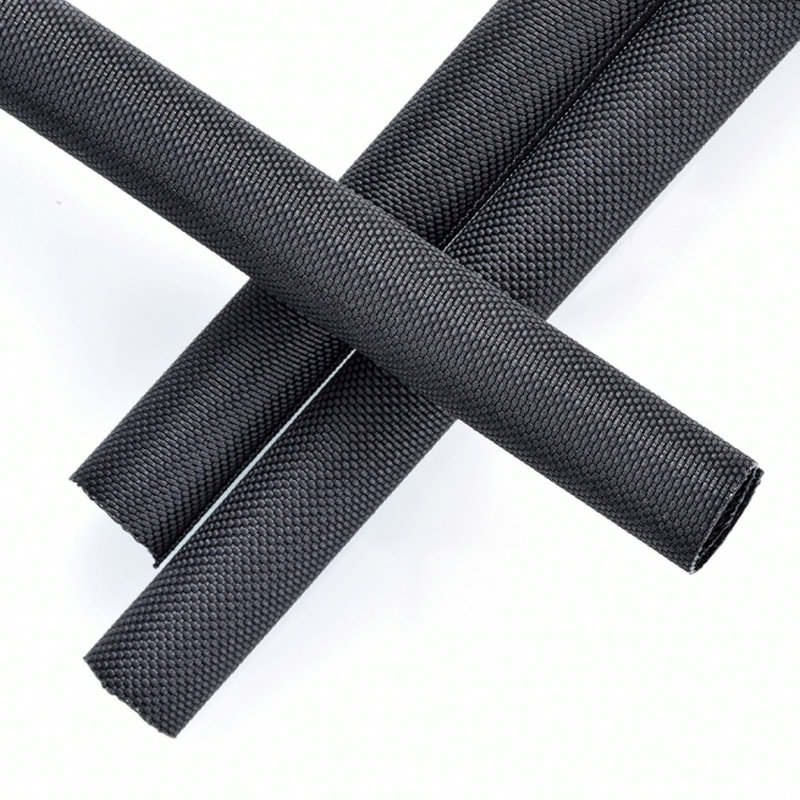

Gewebter Kabelschlauch mit Längsschlitz: Eine gewebte Konstruktion sorgt für Abdeckung und eine flexible Außenfläche.

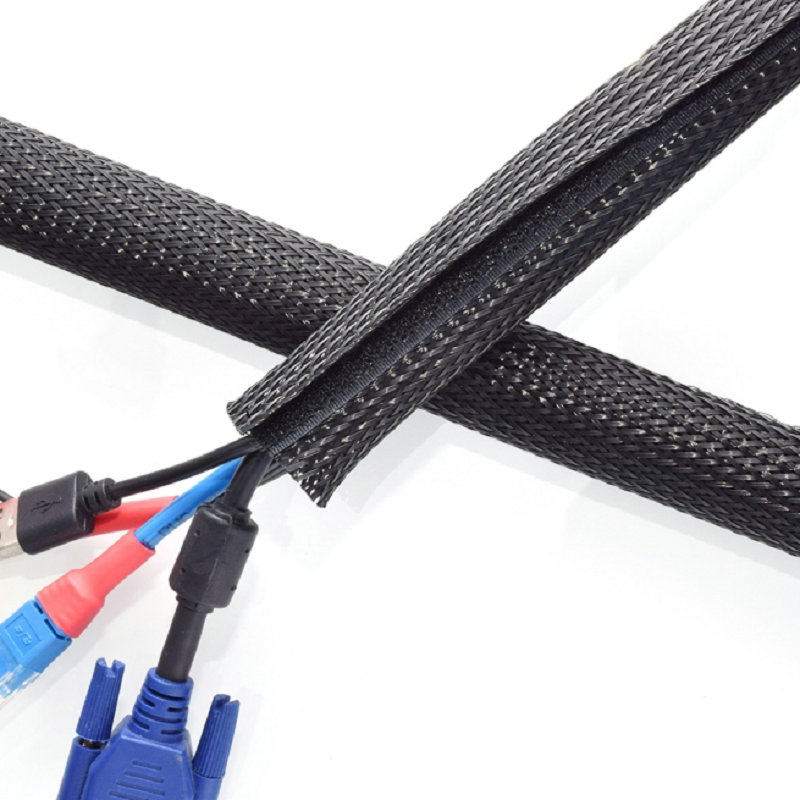

Kabelschlauch mit Klettverschluss: Ein wiederverwendbarer Verschluss ermöglicht den Zugriff entlang des geschützten Bereichs.

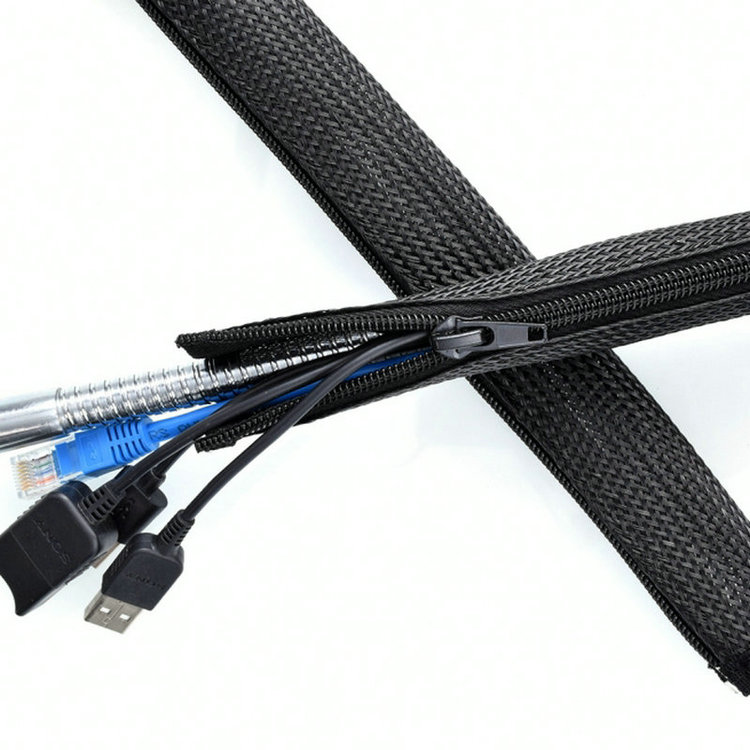

Kabelschlauch mit Reißverschluss: Ein Reißverschluss verbindet die Kanten um das Kabelbündel herum.
Diese Ausführungen erfüllen unterschiedliche Anforderungen. Selbstschließende Schläuche können die Installation entlang eines Kabelbaums vereinfachen, während Klett- oder Reißverschlüsse für Baugruppen geeignet sein können, die einen regelmäßigen Zugriff erfordern.
Wie schützen Kabelschläuche mit Längsschlitz Industrienkabel?
1. Sie fügen eine Schicht gegen Abrieb hinzu
Wiederholter Kontakt kann einen Kabelmantel allmählich abnutzen. Typische Kontaktpunkte sind Halterungen, Gerätegehäuse und benachbarte Kabelbündel.
Ein geeigneter Schlauch legt eine austauschbare Schicht zwischen den Kabelmantel und die Kontaktoberfläche. Das Schutzniveau hängt von Garn, Gewebe, Wandkonstruktion und den Einsatzbedingungen ab. Für anspruchsvollere Scheuer- und Abriebanwendungen sind auch strapazierfähige Wickelprodukte erhältlich.
Schutzschläuche sollten mit guten Kabelführungspraktiken einhergehen. Scharfe Kanten erfordern nach wie vor einen geeigneten Kantenschutz, und nicht unterstützte Kabel benötigen möglicherweise zusätzliche Klemmen.
2. Es hilft, den Kontakt bei Vibrationen zu steuern
An vibrierenden Geräten können Kabel wiederholt nahegelegene Oberflächen berühren. Ein geeigneter Textilschlauch kann dazu beitragen, den direkten Kontakt und bei einigen Anwendungen auch damit verbundene Klappergeräusche zu reduzieren.
Dies beseitigt nicht die Bewegung. Das Bündel benötigt dennoch eine geeignete Unterstützung, ausreichend Freiraum und einen Führungsweg, der punktuelles Reiben vermeidet.
3. Es hält Kabelbündel organisiert
Das Zusammenfassen von Kabeln in einem Schlauch ergibt einen übersichtlicheren Kabelstrang. Dies kann Technikern helfen, einem Kabelverlauf zu folgen, Abzweigungen zu identifizieren und um benachbarte Komponenten herum zu arbeiten.
Das Bündel muss weiterhin mit den thermischen und elektrischen Anforderungen des Geräts kompatibel sein. Ein ordentliches Aussehen allein bestätigt nicht, dass die Verlegung geeignet ist.
4. Es erleichtert den Zugriff auf bestehende Kabelstränge
Ein großer Vorteil der Wickelkonstruktion ist der Zugriff nach der Installation. Techniker können den Schlauch öffnen, um ein Kabel zu inspizieren oder zu ersetzen, und ihn dann wieder schließen, wenn der Schlauch noch gebrauchsfähig ist.
Dies ist nützlich, wenn Stecker größer als das Kabelbündel sind oder wenn das Trennen von Geräten zusätzlichen Arbeitsaufwand bedeuten würde.
Wo werden geschlossene Kabelschutzschläuche eingesetzt?
Industrielle Anwendung
|
Typischer Schutzbedarf
|
Wichtigstes Auswahlkriterium
|
Fertigungsmaschinen
|
Scheuern an Rahmen und Halterungen
|
Abriebfestigkeit und sichere Verlegung
|
Schaltschränke
|
Geordnete Verdrahtung mit Wartungszugang
|
Bündelgröße, Verschluss und verfügbarer Platz
|
Verpackungsanlagen
|
Schutz um Sensoren und Aktoren
|
Flexibilität und Beständigkeit gegen lokale Einwirkungen
|
Nachrüstung von Anlagen
|
Abdecken von bereits mit Steckverbindern versehenen Kabeln
|
Einfache Installation und Wiederöffnung
|
Sich bewegende Baugruppen
|
Schutz bei wiederholter Bewegung
|
Anwendungsspezifische Biegeprüfungen
|
Für Roboterarme, Schleppketten und andere kontinuierlich bewegte Systeme ist die Eignung durch repräsentative Prüfungen zu bestätigen. Ein flexibler Schlauch ist nicht automatisch für wiederholtes Biegen oder Torsion ausgelegt.
So wählen Sie den richtigen Wickelschlauch aus
Messen Sie das komplette Bündel
Messen Sie das montierte Bündel an seiner breitesten Stelle ein, einschließlich Kreuzungen und lokaler Abweichungen.
Überprüfen Sie bei selbstschließenden Schläuchen den vom Hersteller empfohlenen Bündelbereich und die erforderliche Überlappung. Ein Überfüllen kann die Kanten auseinanderziehen, wodurch Kabel freiliegen. Ein zu loser Schlauch kann sich verschieben oder an umliegenden Komponenten hängen bleiben.
Passen Sie das Material an die Umgebung an
PET ist eine gängige Option für die allgemeine Kabelbündelung und den Abriebschutz. Nylonkonstruktionen können dort in Betracht gezogen werden, wo Verschleißfestigkeit Priorität hat. Für höhere Temperaturen oder spezielle Umwelteinflüsse sind möglicherweise spezielle Materialien oder Beschichtungen erforderlich.
Überprüfen Sie die Spezifikationen des Endprodukts, anstatt sich nur auf den Materialnamen zu verlassen.
Bestätigen Sie spezifische Leistungsanforderungen
Fragen Sie nach anwendungsrelevanten Daten:
- Dauereinsatztemperatur
- Abriebprüfverfahren und -ergebnisse
- Brandprüfklassifizierung, sofern erforderlich
- Beständigkeit gegen Öle, Reiniger oder andere vorhandene Chemikalien
- UV-Beständigkeit für den Außeneinsatz
- Verschlussrückhaltedynamik und Bewegungsleistung
Es sollte nicht davon ausgegangen werden, dass Standardschläuche aus Textil einen Flüssigkeitsschutz, eine elektrische Isolierung, eine EMI-Abschirmung oder einen Schutz vor Schweißspritzern bieten. Diese Funktionen erfordern speziell entwickelte Produkte und begleitende Dokumentation.
Installationstipps für zuverlässigen Schutz
Überprüfen Sie vor dem Anbringen des Schlauchs die Kabel und korrigieren Sie beschädigte Mäntel, scharfe Kontaktpunkte oder schlechte Verlegung.
Schneiden und konfektionieren Sie den Schlauch gemäß den Anweisungen des Herstellers. Positionieren Sie die Öffnung nach Möglichkeit weg von der Hauptreibfläche und sichern Sie die Enden, ohne die Kabel übermäßig zu quetschen.
Überprüfen Sie die Baugruppe nach der Installation über ihre gesamte Betriebsbewegung hinweg. Achten Sie auf geöffnete Nähte, Verschieben, Hängenbleiben und enge Biegeradien. Überprüfen Sie Bereiche mit hohem Kontakt bei der planmäßigen Wartung erneut.
Häufig gestellte Fragen
Kann ein Wickelschlauch installiert werden, ohne Steckverbinder zu entfernen?
Normalerweise ja. Die Längsöffnung ermöglicht das Anbringen des Schlauchs um ein vorhandenes Bündel. Der Installationszugang hängt dennoch von der umliegenden Ausrüstung ab.
Ist ein Wickelschlauch wasserdicht?
Standardmäßige geflochtene und gewebte Versionen bilden im Allgemeinen keine wasserdichte Umhüllung. Anwendungen, die Spritzwasser oder dem Eindringen von Flüssigkeiten ausgesetzt sind, erfordern ein entsprechend ausgelegtes Schutzsystem.
Kann ein einzelner Schlauch Kabel vor Abrieb, Hitze und elektromagnetischen Störungen (EMI) schützen?
Nur dann, wenn die spezifische Konstruktion für diese Anforderungen ausgelegt und verifiziert ist. Ein universeller Abriebschutzschlauch sollte nicht als universelle Schutzlösung betrachtet werden.
Auswahl von Schrumpfschlauch oder Kabelschutz für Ihre Ausrüstung
Der beste Ausgangspunkt ist die eigentliche Kabelführung: wo das Bündel scheuert, wie es sich bewegt, welchen Einflüssen es ausgesetzt ist und wie oft Techniker Zugang benötigen.
MJ FLEX hilft Kunden dabei, Schisoliermäntel (Wrap-Around-Schläuche) anhand von Bündelabmessungen, Betriebsbedingungen und Wartungsanforderungen zu bewerten. Teilen Sie uns Ihre Anwendungsdetails, die benötigte Stückzahl und die relevanten Leistungsspezifikationen mit, um geeignete Optionen und Muster zur Evaluierung zu besprechen.
