Aramid-PEEK-Schläuche zum Schutz von Hochtemperaturkabeln

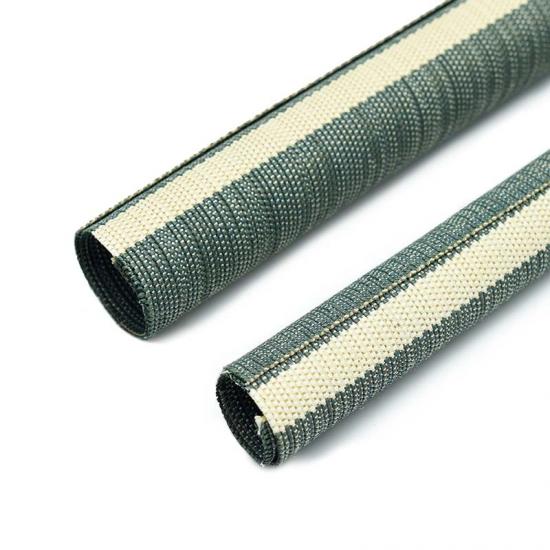

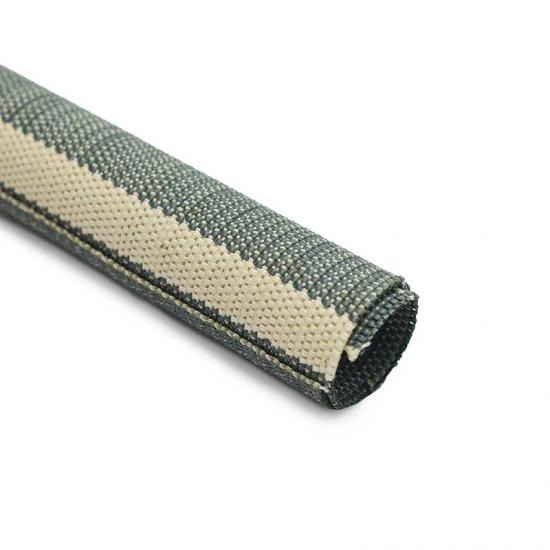

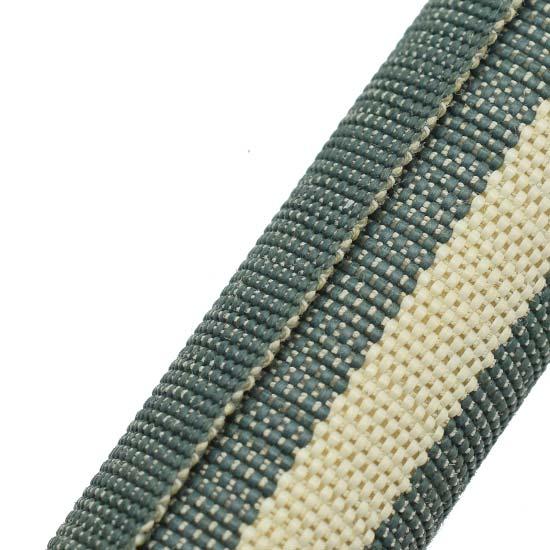

E-FLEX® PEEK Selbstwickelnder Schlauch ist eine selbstwickelnde Hybridhülle in Luft- und Raumfahrtqualität. Durch die Kombination der hohen Zugfestigkeit von Hochleistungs-Aramidfasern mit der thermischen Stabilität von PEEK, Es bietet eine kompromisslose Schutzbarriere für missionskritische Verkabelung.
Zertifizierungen & Konformität
Was ist das Besondere daran? Aramid PEEK Ärmelung ?
- Extreme thermische Stabilität in Militärqualität ： Entwickelt für einen breiten Betriebsbereich von -60 °C bis +260 °C Die kombinierten Stärken von PEEK und Hochleistungs-Aramidfaser Es behält seine strukturelle Integrität, ohne unter extremer thermischer Belastung zu schmelzen oder spröde zu werden.
- Synergie zwischen zwei Materialien: Hochleistungs-Aramidfaser bietet eine außergewöhnliche Zugfestigkeit (5x stärker als Stahl, bezogen auf das Gewicht) und bietet so einen hervorragenden Schutz vor Schnitten und Abrieb. PEEK bietet erstklassige Chemikalienbeständigkeit, Hochleistungs-Aramidfaser bietet stahlähnliche Zugfestigkeit. Diese Verbundstruktur liefert Spitzenleistung. Schnitt- und Abriebfestigkeit , speziell entwickelt für Umgebungen mit hoher Reibung.
- Strenge Einhaltung der Vorschriften für geringe Rauchentwicklung, Ungiftigkeit und Sicherheit: Vollständig konform mit GJB150.10A militärische Standards für die Bekämpfung von Pilzinfektionen und BS EN3475 / HB7066 Es zeichnet sich durch geringe Rauchentwicklung und niedrige Schadstoffemissionen aus. Im Brandfall gewährleistet es minimale Rauchdichte und keine Schadstoffemissionen und ist daher ideal für beengte Räume wie in der Luft- und Raumfahrt sowie im Schienenverkehr geeignet.

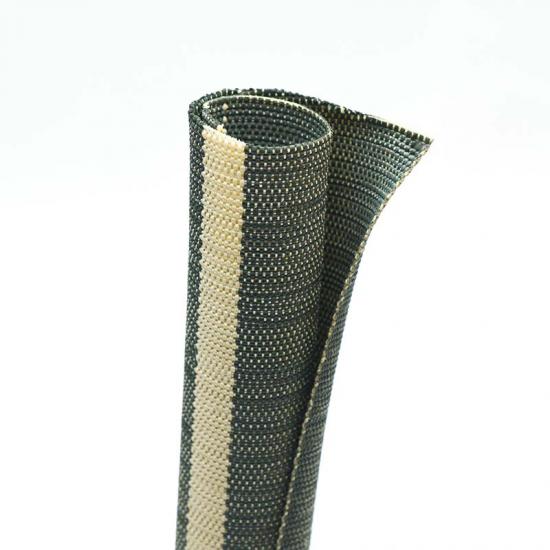

- Selbstwickelndes Design mit hoher Überlappung für maximale Effizienz: Die einzigartige Selbstwickelfunktion ermöglicht eine hohe Überlappung von 65° bis 130° Dies ermöglicht eine schnelle Installation ohne Trennen der Steckverbinder. Dadurch wird sichergestellt, dass Nahtloser 360°-Schutz selbst wenn der Kabelbaum stark gebogen ist.
Physikalische Eigenschaften
Physische Eigenschaften
S
Details
Material
Kevlar+PEEK
Betriebstemperatur
-60℃ ~ +260℃
Entflammbarkeit
Prüfanforderungen für Militärprodukte
Mycete
Entspricht GJB150.10A-2009
Rauchdichte
Entspricht BS EN3475-601,HB6577:1992
Toxizität
Entspricht BS EN3475-602 und HB7066:1994
Zertifizierung
RoHS-konform, halogenfrei
Standardfarbe
Armeegrün mit Weiß
Schneidwerkzeug
Heißes Messer/Schere
Spezifikation
Teilenummer
Innendurchmesser (mm)
Empfehlen
Außendurchmesser (mm)
Dicke (
mm)
Über
Runde (°)
Packungslänge
(m/Spule)
STW-PEEK-005
5
1–5
0,78±0,1
65–130
150
STW-PEEK-008
8
5–8
0,78±0,1
65–130
100
STW-PEEK-013
13
8–13
0,78±0,1
65–130
50
STW-PEEK-019
19
16–19
0,78±0,1
70–110
25
STW-PEEK-025
25
19–25
0,78±0,1
70–110
25
STW-PEEK-032
32
25–32
0,78±0,1
70–110
25
STW-PEEK-040
40
32–40
0,78±0,1
70–110
25
Typische Anwendungen
- Luft- und Raumfahrt: Verkabelung von Triebwerksaufhängung und Triebwerksgondel, Datenleitungen der Blackbox.
- Verteidigung: Turmverkabelung in gepanzerten Fahrzeugen, UAV-Flugsteuerungskabelbäume.
- Eisenbahn: Hochspannungs-Unterbodenverbindungen.
- Energie: Bohrlochsensoren und Hochtemperatur-Stromkabel in der Öl-/Gasindustrie.
STW-PEEK – Häufig gestellte Fragen für Ingenieure:
Q: Wie schneidet STW-PEEK im Vergleich zu Roundit 2000 NX HT ab?
A: STW-PEEK bietet ein direktes technisches Äquivalent mit identischen Temperaturkennwerten ( -60℃ bis 260℃ und überlegene Pilzresistenz gemäß GJB150.10A.
Q: Ist STW-PEEK für Umgebungen mit hohem Flüssigkeitsanteil wie Triebwerksgondeln geeignet?
A: Ja, der PEEK-Aram Die Mischung ist chemisch inert gegenüber Skydrol, Kerosin und gängigen Reinigungsmitteln.
