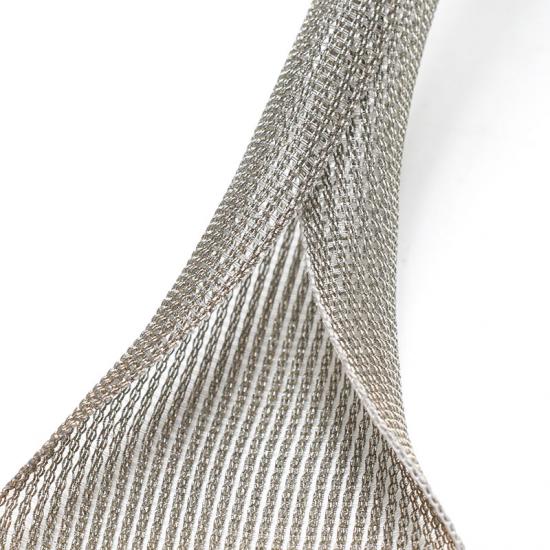

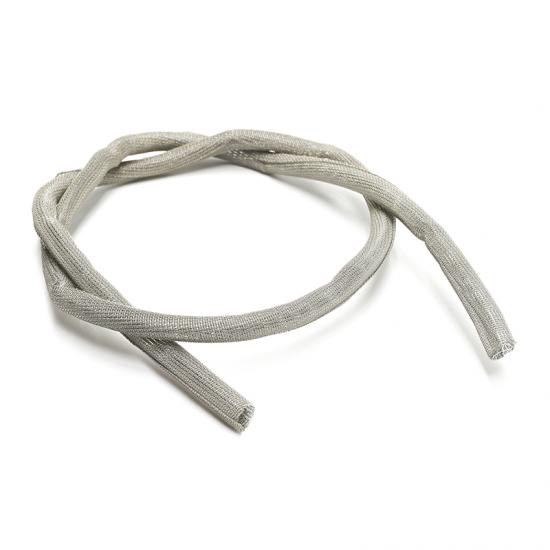

Verzinnte Kupfer-Split-Metal-EMI-Kabel-Abschirmhülse
Unser verzinntes Kupfersplit Metall-EMI-Kabelabschirmhülse Das aus hochdichtem verzinntem Kupfer und PPS gewebte selbstwickelnde Kabel bietet hervorragende EMI- und RFI-Abschirmung. Es ermöglicht eine schnelle Installation durch Umwickeln von Kabelbündeln ohne Trennen der Steckverbinder. Ideal für Anwendungen in den Bereichen Automobil, Bahn, Telekommunikation, industrielle Steuerung, Verteidigung und Hochleistungselektronik.

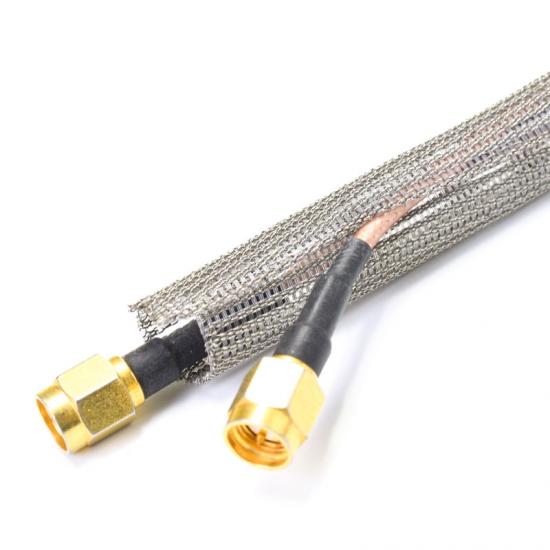

Dank der geteilten Struktur lässt sich diese EMI-Abschirmfolie einfach über vorhandene Kabel installieren, ohne diese trennen zu müssen. Die hervorragende Leitfähigkeit und das dichte Gewebe gewährleisten eine hervorragende Abschirmung gegen elektromagnetische Störungen. Das atmungsaktive Design verbessert die Wärmeableitung und verlängert die Lebensdauer von Kabelbäumen.
Es sind mehrere Größen verfügbar und wir bieten benutzerdefinierte Durchmesseroptionen an, um den einzigartigen Verdrahtungsanforderungen in einer Vielzahl von Branchen gerecht zu werden.
Was ist das Besondere an Geflechtschläuchen aus Kupferfolie?
- Effektive EMI-Abschirmung: Hergestellt aus hochwertigem verzinntem Kupfer, bietet hervorragenden Schutz vor Störungen.
- Flammhemmend: Verbessert die Sicherheit und Haltbarkeit in Umgebungen mit hohen Temperaturen.
- Geteiltes Design: Einfache Installation ohne Abklemmen der Kabel.
- Temperaturbeständig: Funktioniert in Umgebungen von -40 °C bis 150 °C.
- Flexibel und langlebig: Weich, dehnbar und abriebfest.
- Anpassbare Größen: Erhältlich in verschiedenen Durchmessern und Längen für verschiedene Anwendungen.
Physikalische Eigenschaften
Verzinntes Kupfer +PPS
GB/T 30142-2013
Keine Verformung, kein Bruch des Metalldrahtes, keine Grate
110℃/150KPa in gesättigtem heißen und feuchten Dampf
Material
Arbeitstemperatur
-40℃ bis 150℃
Überlappen
≧35 %
Entflammbarkeit
EN45545-2R22/23HL3
Abschirmungseffizienz
Alterungsbeständigkeit
bei 100℃ für 20h
Immersionstest
Keine sichtbare Veränderung des Aussehens gemäß EN6059-30
Kabel passen
für 48 Stunden
Standardfarbe
Silber
RoHS-konform
Ja
Reach-konform
Ja
Spezifikation
| Teil N O | AUSWEIS (mm) | Außendurchmesser (mm) ) | Spread Width( M M ) | Verpackungslänge ( m/Spule) |
| MBS-TC-008-SV-S | 8±2 | 10±2 | 40±5 | 100 |
| MBS-TC-010-SV-S | 10±2 | 12±2 | 50±5 | 100 |
| MBS-TC-013-SV-S | 13±2 | 15±2 | 63±5 | 100 |
| MBS-TC-016-SV-S | 16±2 | 18±2 | 77±5 | 50 |
| MBS-TC-019-SV-S | 19±2 | 21±2 | 93±5 | 25 |
| MBS-TC-025-SV-S | 25±2 | 27±2 | 122±5 | 25 |
| MBS-TC-032-SV-S | 32±2 | 34±2 | 143±5 | 25 |
| MBS-TC-038-SV-S | 38±2 | 40±2 | 185±5 | 25 |
- EMI-Schutz für Fahrzeugkabelbäume
- Abschirmung in industriellen Steuerungssystemen
- Schutz von Luft- und Raumfahrt- und Seekabeln
- Organisation der Rechenzentrums- und Büroverkabelung
- Unterhaltungselektronik und High-End-Audiosysteme
