 EMI Self-Closing Shielding Wrap

Selbstschließende EMI-Abschirmhülle

Selbstschließende EMI-AbschirmungwRapBietet Flexibilität, Rückfederung und hohe Abriebfestigkeit. Es schützt Drähte, Kabel, Rohre, Schläuche und Schaumstoffisolierungen vor mechanischer Beschädigung durch Berührung in vibrierenden Anlagen.

  • Art.-Nr.:

    MBS-CF-S
  • Mindestbestellmenge:

    500m
  • Material:

    Tinned copper,copper foil wire, PPS, Nomex
  • Arbeitstemperatur:

    -40℃ to +150℃
  • Schmelzpunkt:

    255±10℃
  • Entflammbarkeit:

    EN45545
  • Standardfarbe:

    Tinned color + a white mark line
  • Schneidewerkzeug:

    Aramid Scissor
  • Produktdetails

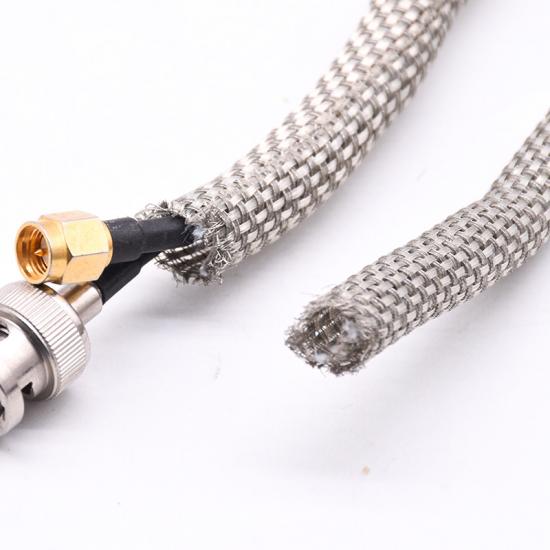

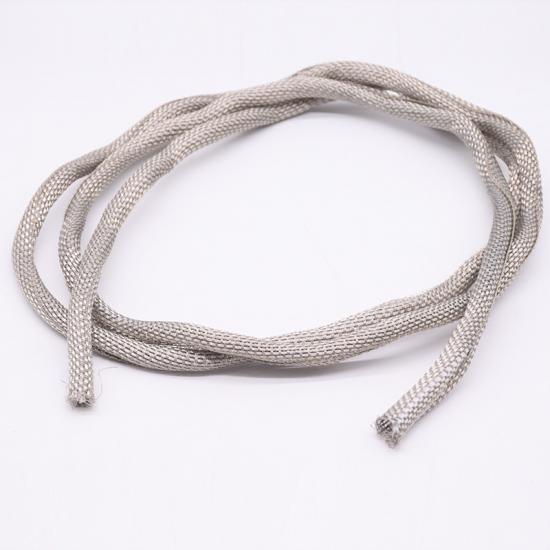

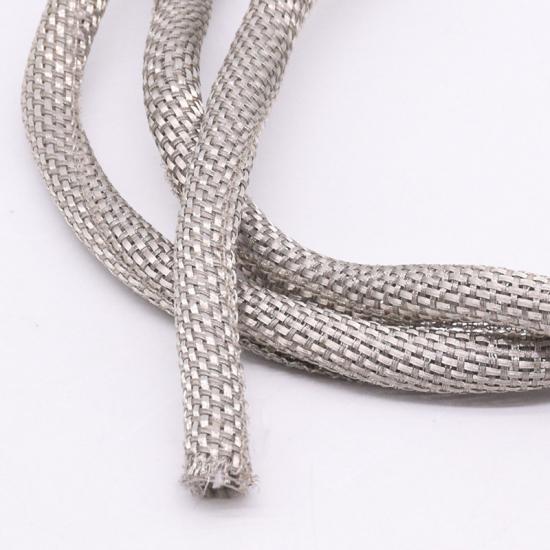

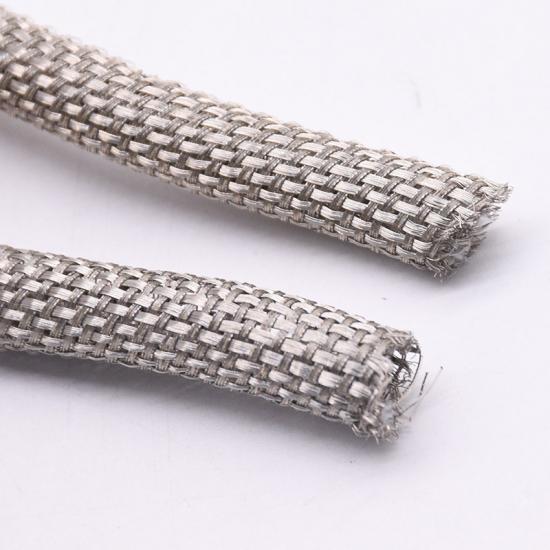

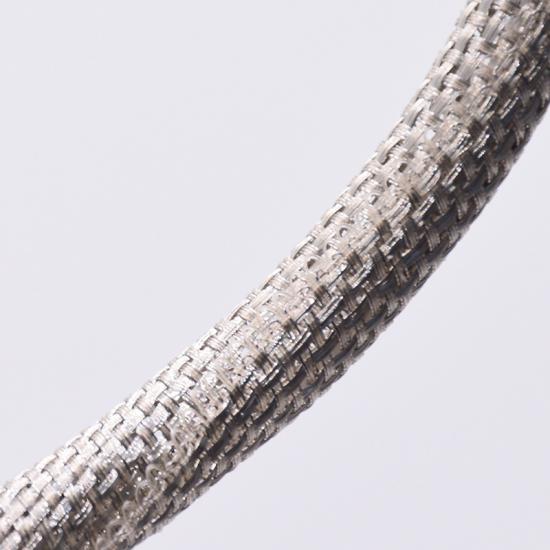

Selbstschließende EMI-Abschirmhülle – verzinntes Kupfer & PPS & Aramidfaser & Nomex


Selbstschließende EMI-AbschirmhülleDank der Aramidfasereigenschaften ist dieser Kabelschlauch extrem robust und hitzebeständig/flammhemmend. Das selbstwickelnde, flache und flexible Design dieses Wickels schmiegt sich eng an Kabelbäume an und ist somit eine ideale Bündelungslösung in beengten Bereichen, ohne die Flexibilität der geschützten Komponenten zu beeinträchtigen. Dank seiner inhärenten Flexibilität passt er sich unregelmäßigen Formen und Konturen an.


Es ermöglicht den schnellen und einfachen Aufbau von Draht- und Kabelbaugruppen, ermöglicht einfache Ausbrüche und kann aufgrund seines offenen Designs an fertigen Baugruppen installiert werden.




Merkmale

1. Ummantelungsoptionen für eine Vielzahl von Anwendungsanforderungen.

2. Druckschienen-Verschlusssystem für eine sichere Abdichtung.

3. EMI-Abschirmtuch ist leicht und korrosionsbeständig.

4. Sichere Druckspurdichtung mit der Möglichkeit, bei Bedarf wieder einzudringen.

5. EMI-Abschirmung zum Schutz vor EMI, RFI und EMF.

6. Entwickelt für Durchmesser von 19 mm bis größer.

7. Bietet 360-Grad-Schutz der Komponenten mit einer inneren Überlappung aus EMI-Abschirmtuch.



Physikalische EigenschaftenS


Material: Verzinntes Kupfer, Kupferfoliendraht, PPS, Nomex

Betriebstemperatur: -40bis +150

Schmelzpunkt: 255±10

Entflammbarkeit: EN45545

Standardfarbe: Zinnfarbe + eine weiße Markierungslinie

Abschirmwirkung: GB/T30142-2013 GB/T12190-2006

Schneidwerkzeug: Aramidschere




Anwendung


Die selbstschließende E-Flex EMI-Abschirmfolie wird hauptsächlich in elektrischen Schaltschränken, insbesondere in Bahnschaltschränken, zur Abschirmung elektromagnetischer Störungen eingesetzt. Das geteilte Design erleichtert Wartung und Überholung.


DATENBLATT

TEIL NR

NENNGRÖSSE

FUNKTIONSGROSSE

WAND-THICKIKNESS

ÜBERLAPPEN(%)

VERPACKUNG (M/SPULE)

ID (MM)

ID (MM)

(MM)

MBS-CF-S-005-TC

5

6

0,5 ± 0,2

50 ± 25

100

MBS-CF-S-008-TC

8

9

100

MBS-CF-S-010-TC

10

11

100

MBS-CF-S-013-TC

13

14

50

MBS-CF-S-016-TC

16

17

25

MBS-CF-S-019-TC

19

20

25

MBS-CF-S-025-TC

25

26

25

MBS-CF-S-029-TC

29

30

25

MBS-CF-S-032-TC

32

34

25

MBS-CF-S-038-TC

38

40

25

MBS-CF-S-050-TC

50

52

25
