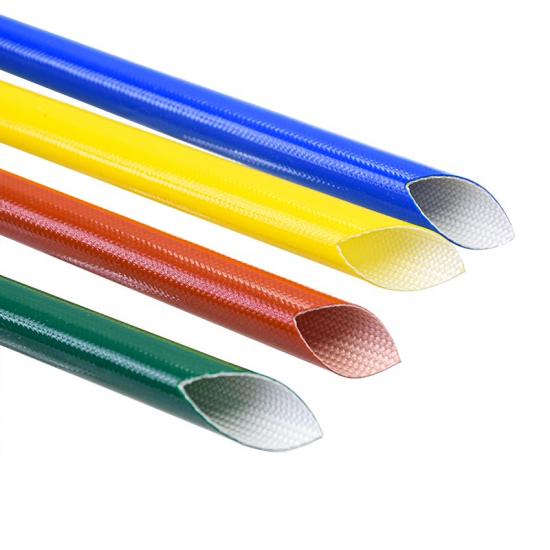

Silikonbeschichtete Glasfaserschläuche
E-FLEX® Silikonbeschichtete Glasfaserschläuche werden hergestellt, indem hochwertiges, alkalifreies Glasfasergarn in Form geflochten und anschließend mit einem hochwertigen Silikonharz unter präziser Hochtemperatur-Vulkanisation gleichmäßig beschichtet wird.
Diese Premium-Zusammensetzung vereint die mechanische Festigkeit von Glasfaser mit den hervorragenden dielektrischen Isolations- und Feuchtigkeitsbeständigkeitseigenschaften von Silikon. Sie zeichnet sich durch herausragende dielektrische Eigenschaften, zuverlässige selbstverlöschende Flammwidrigkeit und extreme Flexibilität aus und ist damit die optimale Schutzisolierungslösung für moderne elektrische und industrielle Anwendungen.
Produktmerkmale
- Breiter Betriebstemperaturbereich: Funktioniert zuverlässig in einem breiten Temperaturbereich von -40 °C bis +200 °C und passt sich perfekt an extreme kryogene Umgebungen und anhaltende hohe Hitzeeinwirkung an.
- A verbesserter Flammschutz : Entspricht vollständig den Entflammbarkeitsnormen VW-1 und UL1441. Es besteht den Horizontalflammentest erfolgreich und weist hervorragende Selbstverlöschungseigenschaften auf.
- S Tabelle Spannungstoleranz anc es : Erhältlich in zwei Nennspannungen (1,5 kV und 2,5 kV), um flexibel auf verschiedene Schaltungskonfigurationsanforderungen abgestimmt werden zu können.
- Sauber Visuell Identität: Geliefert in einem standardmäßigen, reinweißen Farbton, der einen klaren Kontrast, eine professionelle und ästhetische Kabelführung sowie eine einfache Identifizierung innerhalb komplexer Kabelbäume ermöglicht.
Technische Spezifikationen
| Physikalische Eigenschaften und Testkriterien | Spezifikation / Technische Daten ue |
| Geflochtenes Material | Alkalifreie Glasfaser |
| Beschichtungsmaterial | Silikonharz |
| Arbeitstemperaturbereich | -40 °C bis +200 °C |
| Spannungsfestigkeitswerte | 1,5 kV, 2,5 kV |
| Entflammbarkeit | VW-1, UL1441 |
| Alterungstest | 260 °C 6 H, Keine Rissbildung |
| Temperaturbeständigkeit | 200 ± 2 °C 168 H,≥ Primärspannungswert |
| Unterwassertest | Kein Verkleben, keine Verformung, kein Erweichen |
| Empfohlenes Schneidwerkzeug | Schere |
Spezifikation
| Teilenummer |
Größen-ID
(mm)
|
ID-Toleranz
(mm)
|
Wall Th
Krankheit (T)
(mm)
|
Packungslänge
(m/Spule)
|
|
| 1,5 kV | 2,5 kV | ||||
| GF-IC-S-0.5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1,5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2,5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3,5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4,5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5,5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Typische Produktanwendungen
Dank seiner robusten elektrischen, thermischen und mechanischen Eigenschaften findet E-FLEX® Silikon-Glasfaser-Schlauchmaterial breite Anwendung in zahlreichen Branchen mit hohem Bedarf:
- T Transformator-Bleischutz : Isoliert und schützt wichtige interne Transformatorleitungen vor hohen Vibrationsbelastungen und Wärmeentwicklung.
- Motor Spule Führen S : Dient als langlebiger Hitzeschild und dielektrische Isolierhülle für schwere Maschinen und industrielle Elektromotorspulen.
- C Komponente ICH ns ula ti O N : Bietet erstklassige Umwelt- und elektronische Isolation für Widerstände, Kondensatoren, Heizelemente und komplizierte Anschlussverbindungen.
-
Stromversorgungssysteme:
Weit verbreitet eingesetzt in Stromverteilungsanlagen, Leitungsführungen für Elektrofahrzeuge (NEV) und industriellen Haushaltsgeräten in Hochtemperaturzonen.
